KN-1000 单门双向门禁机接线说明

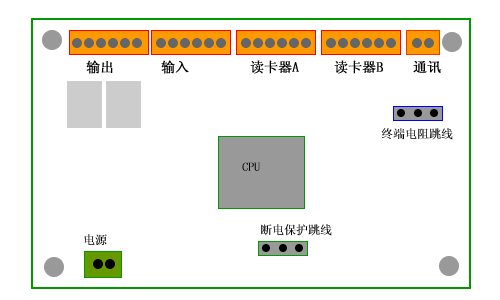

控制器的外形图如下：

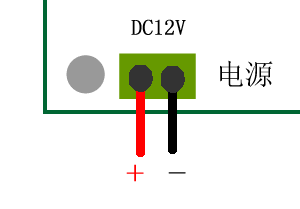

电源

控制器的电源使用 12V 直流电源，一般和电锁共用一个电源，因为电锁在动作时需要较大的电流，必须达到 12V3A 的容量。
接入端在控制板的单独一边，如图
通讯
控制器采用的通讯协议是 485 ，输串行通讯的工业协议。具有良好的安装性能和抗干扰性能。
通讯的接入端子在控制板的角上，有正负区别。

多台连接
控制器可以多台同时连接，但要按总线型连接，单台控制器到总线的距离建议不要大于 5 米。一端连接到电脑。
终端电阻

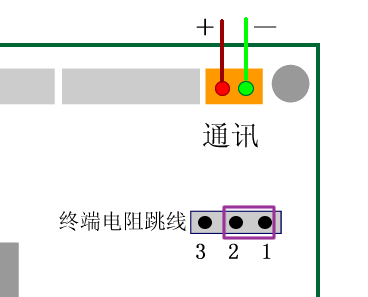

在多台控制器按总线型连接的时候，如果通讯质量不好，可以使用终端电阻。方法是在距离电脑最远的控制板上的跳线调到 1-2 脚，默认的是 2-3 脚，如上图。注意不要跳其他控制器的终端电阻。
通讯以后控制器的状态灯将快速闪烁。
读卡器
单门控制器可以接 2 个 Wiegand 格式读卡器，也可以接 Wiegand 格式的其他输入设备。控制板上的输入输出有 Reader A 和 Reader B ，分别接 2 个读卡器。他们分别代表门的出入。
Reader A 进门读卡器的接入端子
Reader B 出门读卡器的接入端子

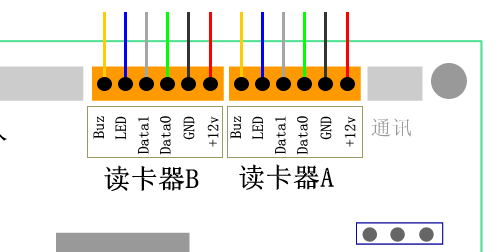

每个读卡器的输入脚有 6 个，分别是
DC12V 读卡器的电源正极
GND 读卡器电源的地
Data0 数据 0
Data1 数据 1
LED 读卡器的灯
BUZ 读卡器的蜂鸣器
其中 LED 和 BUZ 可以不接，但它们的作用是可以提示卡的状态，是否是有效卡。
无效卡 读卡器的蜂鸣器响 3 声
无效时间 响 2 声
有效卡 响 1 声
控制器也可以使用带有按钮的读卡设备，但不兼容所有的键盘读卡器的键盘输入。如果你不知道是否兼容可以和供应商联系，以修改产品来获得兼容。
读卡器 WG 接口有 4 条线 +12V GNG Data0 Data1 ，其中 Data0 和 Data1 是必须接的数据线；一般另外还有 2 条线，功能分别是 LED 和 BUZ ，可以用来控制读卡器的声音和灯光。
根据读卡器可以判断出入的方向， Reader A 表示进门， Reader B 表示出门；该功能可以通过软件设置为全部显示为有效开门。门的进出方向只有在鉴别方式为单卡识别的时候才有效，其他鉴别方式显示为对应方式的开门。
所有的卡只有通过软件授权以后才能出入。关于软件的设置请阅读《门禁软件手册》。
关于鉴别方式：
卡只用一张卡设置就可以进行身份识别
卡 + 密码需要通行时，要求刷卡且接着按下密码，通过鉴别以后，才能通行。密码为 4 位的数字，且每次按下时间间隔不能大于 5 秒。否则请重新刷卡重新输入密码。如果按错一个密码，可以按“ * ”键重新输入，也可以按“ # ”结束输入，再重新刷卡。等待按密码时读卡器有声音和灯光提示。
密码只要密码就可以进行身份识别，而不需要刷卡。按密码时候请连续输入 8 位的数字。每次按键时间不能大于 5 秒。等待按密码时读卡器有声音和灯光提示。
双卡用 2 张有效卡同时刷才能开门。要求 2 张卡在这个时间段有权出入且都是双卡鉴别方式。刷第 1 张卡以后，在 5 秒内需刷第 2 张卡才能开启门，刷卡不分先后。
自由通行 具有自由通行的卡刷了以后，门将保持开的状态，直到手工通过软件关门或到该自由通行的时间的结束，自由通行的结束时间就是该授权的开放时间的结束。
出门按钮

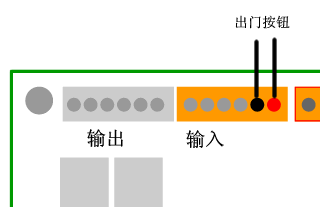

每个门对应一个出门按钮，当按下出门按钮的时候，也就是短接按钮输入的 2 个端子，控制器可以打开电锁，同时增加一条记录“出门按钮打开”。
门磁

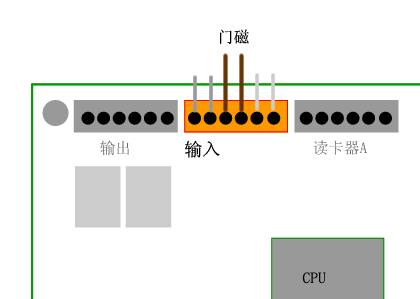

门磁的作用就是检测门开关状态。当门磁输入点短接的时候表示门关闭，断开表示门是开的状态。门磁的信号也在软件上显示，你可以在软件上看到门的开关状态。门磁的接法如图：
当电锁保持在关闭的时候，如果门磁开，就会产生一条报警记录：“门报警”，意味着门被非法打开，将启动报警输出，且保持 10 秒的输出。
当电锁关闭以后，经过一段时间门磁仍然没有检测到门关，将产生一条报警记录：“开门时间太长”，同时启动报警输出，且保持 10 秒的输出。该功能可以通过软件设置是否启用。

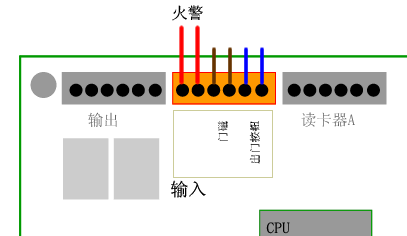

报警输入
报警输入是其他设备信号的输入端，以控制报警输出。单门控制器定义报警输入为“火警”。当有报警输入的时候，产生一条报警“火警”，同时开启门，使读卡器的声音和灯光不断鸣叫和闪烁，直到刷一张有效卡才终止，需要在软件上关门才能取消开门状态。
电锁
电锁和报警都属于输出端他们的接线端子在一起，如图：

这是一个继电器控制点，可以控制其它电路的开关，以达到控制器输出的目的。主要是控制电锁，以达到控制门的开关的目的。这个输出点有 3 个接线端，只使用其中的 2 个。其中一个是公共端，这样就可以控制 2 种不同的锁：断电开锁和通电开锁。他们的接线图如下：

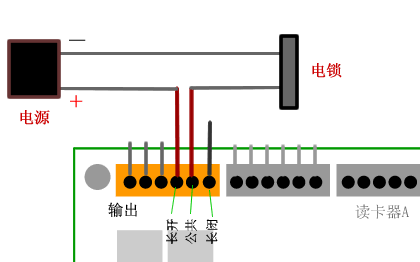

断电开锁： 当断开电源时，锁打开

通电开锁： 有电流时，锁打开
报警输出
当控制器输出报警的时候，这个继电器就产生动作。它的原理和电锁相同。也可以接其他电锁，或其他设备。如广播、开关、灯光等。
其接法和电锁的相同！请参照电锁的接线方法。
断电保护
其作用是在断电后保护数据不丢失，通电以后控制器能继续工作。
1 － 2 跳线断线保护有效
2 － 3 跳线断电保护无效

如果需要清除数据，请跳到 2 － 3 ，同时断开电源和通讯接口。等 1 分钟后就能清除数据，重新通电以后控制器的指示灯不再闪烁。
指示灯
本控制器上面有 3 个灯，其中 2 个分别电源， 1 个代表控制器的状态。
闪烁频率 1 秒钟表示控制器工作中，但没有和电脑通讯
快速闪烁 表示和电脑通讯
熄灭或长亮 表示控制器有故障或被清除数据
典型应用

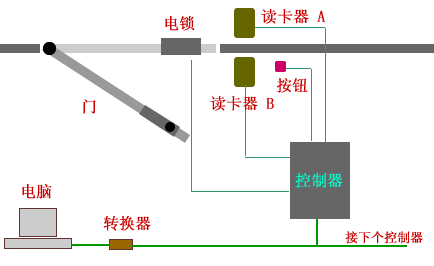

下图是单门门禁系统的典型应用方案
