KN-4000 4门双向门禁机接线说明

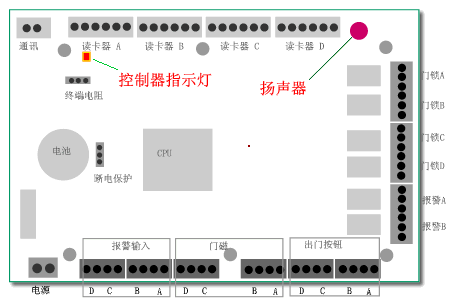

控制器的外形图如下：

电源
控制器的电源使用 12V 直流电源，如果和电锁使用同一个电源，请注意电源的容量需足够使用。
电源的接入端子在控制板的左下脚，接线如图，请注意其级性。
通讯
控制器采用的通讯协议是 485 ，输串行通讯的工业协议。具有良好的安装性能和抗干扰性能。
通讯的接入端子在控制板的左上脚，有正负区别。

多台连接
控制器可以多台同时连接，但要按总线型连接，单台控制器到总线的距离建议不要大于 5 米。一端连接到电脑。
终端电阻
在多台控制器按总线型连接的时候，如果通讯质量不好，可以使用终端电阻。方法是在距离电脑最远的控制板上的跳线调到 1-2 脚，默认的是 2-3 脚，如上图。注意不要跳其他控制器的终端电阻。
通讯以后控制器的状态灯将快速闪烁。
读卡器
单门控制器可以接 4 个 Wiegand 格式读卡器，也可以接 Wiegand 格式的其他输入设备。控制板上的输入输出有 Reader A 、 Reader B 、 Reader C 、 Reader D ，分别接 4 个读卡器。他们分别代表 4 个门的控制。在门的出入开放时间段鉴别方式为单卡识别的时候，刷卡将产生“进门”的记录，软件默认 4 门控制器的读卡器为进门。
Reader A 门 1 读卡器端子
Reader B 门 2 读卡器端子
Reader C 门 3 读卡器端子
Reader D 门 4 读卡器端子

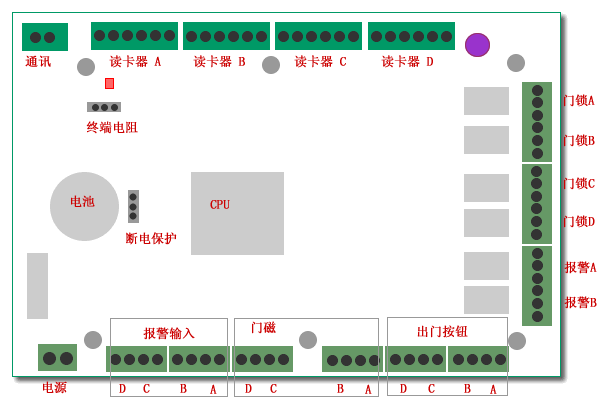

他们的位置如图：

其他读卡器的接线方法一样！
每个读卡器的输入脚有 6 个，分别是
DC12V 读卡器的电源正极
GND 读卡器电源的地
Data0 数据 0
Data1 数据 1
LED 读卡器的灯
BUZ 读卡器的蜂鸣器
其中 LED 和 BUZ 可以不接，但它们的作用是可以提示卡的状态，是否是有效卡。
无效卡 读卡器的蜂鸣器响 3 短声
无效时间 响 3 长声
有效卡 响 1 声
控制器也可以使用带有按钮的读卡设备，但不兼容所有的键盘读卡器的键盘输入。如果你不知道是否兼容可以和供应商联系，以修改产品来获得兼容。
读卡器 WG 接口有 4 条线 +12V GNG Data0 Data1 ，其中 Data0 和 Data1 是必须接的数据线；一般另外还有 2 条线，功能分别是 LED 和 BUZ ，可以用来控制读卡器的声音和灯光。
所有的卡只有通过软件授权以后才能出入。关于软件的设置请阅读《门禁软件手册》。
关于鉴别方式：
卡只用一张卡设置就可以进行身份识别
卡 + 密码需要通行时，要求刷卡且接着按下密码，通过鉴别以后，才能通行。密码为 4 位的数字，且每次按下时间间隔不能大于 5 秒。否则请重新刷卡重新输入密码。如果按错一个密码，可以按“ * ”键重新输入，也可以按“ # ”结束输入，再重新刷卡。等待按密码时读卡器有声音和灯光提示。
密码只要密码就可以进行身份识别，而不需要刷卡。按密码时候请连续输入 8 位的数字。每次按键时间不能大于 5 秒。等待按密码时读卡器有声音和灯光提示。
双卡用 2 张卡同时刷才能开门。要求 2 张卡在这个时间段有权出入且都是双卡鉴别方式。刷第 1 张卡以后，在 5 秒内需刷第 2 张卡才能开启门，刷卡不分先后。
自由通行 具有自由通行的卡刷了以后，门将保持开的状态，直到手工通过软件关门或到该自由通行的时间的结束，自由通行的结束时间就是该授权的开放时间的结束。
四. 出门按钮
每个门对应一个出门按钮，如图， A 出门按钮对应门 1 ； B 出门按钮对应门 2 。当按下出门按钮的时候，也就是短接按钮输入的 2 个端子，控制器可以打开电锁，同时增加一条记录“出门按钮打开”。在经过一段时间以后，门将自动锁上，该时间长度称为开门时间，在软件门的参数上可以修改，请阅读门禁软件手册。

其接线如图：
门磁

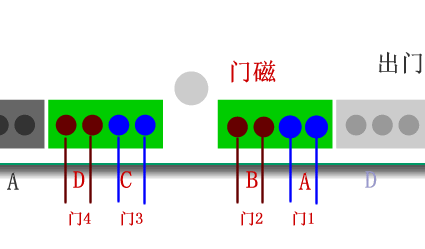

门磁的作用就是检测门开关状态， 4 门控制器有 4 个门磁输入。当门磁输入点短接的时候表示门关闭，断开表示门是开的状态。门磁的信号也在软件上显示，你可以在软件上看到门的开关状态。门磁的接法如图：

当电锁保持在关闭的时候，如果门磁开，就会产生一条报警记录：“门报警”，意味着门被非法打开。
报警输入输出
报警输入是其他设备信号的输入端，以控制报警输出。 4 门控制器具有 4 个报警输入点。可以控制 2 个报警输出，其中 AB 报警输入可以控制报警输出 A ，报警输入 CD 控制报警输出 B 。
电锁

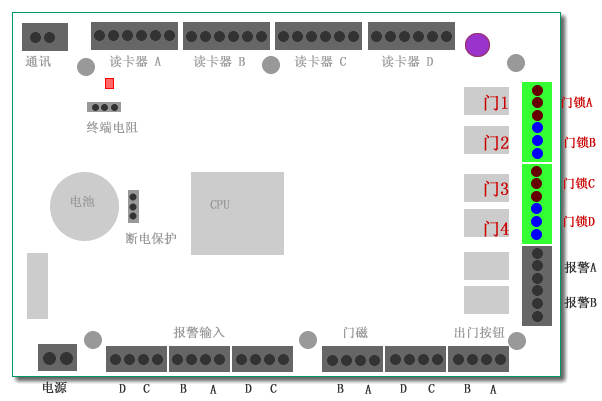

4 门控制器可以接 4 个电锁，分别对应 4 个门。他们的位置如图：
锁 A 对应门 1
锁 B 对应门 2
锁 C 对应门 3
锁 D 对应门 4 电锁的输出都是继电器控制，可以控制其它电路的开关。每个都是 3 个接线柱，可以选择是长开还是长闭 2 种状态，发生控制动作时，其由一种状态变成另外一个状态，也就是由长开变成长闭，另外一端由长闭变成长开，中间的接线柱是公共端。根据不同的锁：断电开锁和通电开锁。他们的接线图如下：
断电开锁： 当断开电源时，锁打开（仅画了门 2 的接线，其它门的接线类似）

通电开锁： 通电时，锁打开的接线：（门 1 的接线类似）
断电保护
其作用是在断电后保护数据不丢失，通电以后控制器能继续工作。
1 － 2 跳线断线保护无效
2 － 3 跳线断电保护有效
默认的接到 2-3 也就是保护有效！！

如果需要清除数据，请跳到 1-2 ，同时断开电源和通讯接口。等 1 分钟后就能清除数据，重新通电以后控制器的指示灯不再闪烁；这时如果有继电器乱跳动的情况，请再次断通电一次。
该断电保护使用了专业的控制芯片，再断电的时候，可以保存数据达 1 年之久。如果是断电很长时间再通电，请在重新通讯以后，进行控制器参数更新，以进行时间同步，使控制器的时间和电脑的时间一致。
指示灯
本控制器上面有 3 个灯，其中 2 个分别代表电源， 1 个代表控制器的状态。
控制器指示灯的意义：
闪烁频率 1 秒钟表示控制器工作中，但没有和电脑通讯
快速闪烁 表示和电脑通讯
熄灭或长亮 表示控制器有故障或被清除数据
